Существует ли способ бестраншейной прокладки коммуникации? Конечно, и это - метод горизонтального прокола, который в свою очередь является наиболее экономным, эффективным, удобным и простым в реализации способом. Основывается данный способ на образовании скважины за счет уплотнения грунта и на сегодняшний день горизонтальный прокол является самым удобным методом при прокладке коммуникаций.

Горизонтальный прокол

 Горизонтальный прокол – единственное решение бестраншейной прокладки подземных коммуникаций путем прокола грунта и проводится в тех случаях, когда нет возможности вскрывать грунт, например в районе автомагистралей, железных дорог, а также под водоёмами и реками.

  1.  Перед началом проведения работ по выполнению горизонтального прокола необходимо провести анализ грунта на данной территории, изучить его свойства и состав, определить месторасположение коммуникаций, оформить разрешение на проведение подземных работ и согласовать их.
  2. Разбить трассу и осуществить шурфление имеющихся пересечений участков трассы с проложенными в ней горизонтальный прокол грунта своими руками коммуникациями.
  3. Необходимо вырыть два котлована, которые размещаются с двух сторон от дороги и имеют одинаковую заданную глубину. Один из котлованов будет стартовым, а второй приёмным.
    В таблице приведены минимальные размеры котлованов:          Рабочий котлован          Приёмный котлован     Длина  3 м   1,5 м  Ширина   1,2 м   1,2 м  Глубина   1,2 м   1 м
  4. После того, как котлованы будут подготовлены необходимо приступить к прохождению пилотной скважины, для реализации данного этапа необходимо точно знать местонахождение и глубину залегания всех пересекаемых коммуникаций.

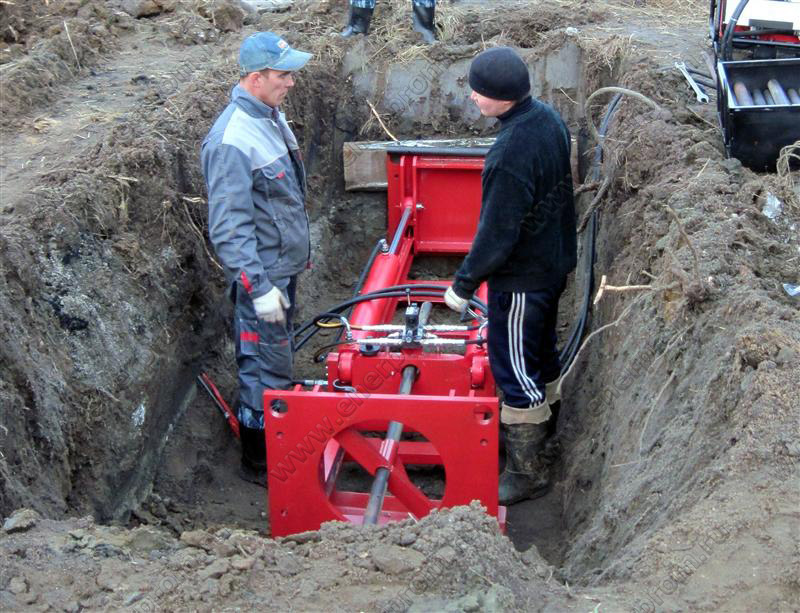

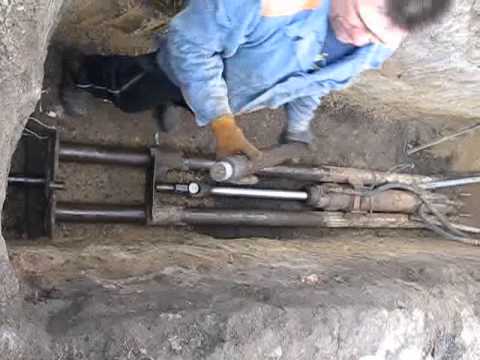

  5. В стартовом котловане размещают специальное оборудование - раму с домкратами. На данное оборудование устанавливают трубу с наконечником и при помощи специальных домкратов она пронзает грунт.
  6. По мере продвижения трубы в грунте, к ней крепятся дополнительные секции и осуществляется протяжка подземного трубопровода.Горизонтальный прокол
  7. Труба, которая прокалывает толщу грунта в конце должна выйти прямо в приемный котлован.

 Данный метод наиболее эффективен и подходит для прокладывания в грунте труб достаточно малого диаметра, так как существует возможность отклонения от прямолинейного направления за счет упругой деформации самой трубы и небольшой податливости грунта. На процесс прокола также влияет плотность и структура грунта, глубина скважины и масса прокладываемой трубы.

Горизонтальный прокол под дорогой осуществляется с применением бурильной установки. Она имеет небольшие габариты и позволяет прокладывать трубопроводы диаметром до 270 мм, длиной до 100м на глубину до 8м. Бурение осуществляется за счет продавливания и последующего расширения и уплотнения грунта. Необходимо знать, что при выполнении прокола в сухих грунтах буровую установку следует обязательно заземлить.

Горизонтальный прокол обладает рядом преимуществ по сравнению с другими способами прокладки коммуникаций:

  • большая скорость выполнения работ (из-за отсутствия сложных подготовительных работ сокращается время прокладки подземных кабелей и трубопроводов);
  • безопасность (нет опасности обрушения грунта во время прокладки, так как отсутствует траншея);
  • экономичность (нет необходимости восстановления покрытия дороги, отсутствие затрат на размещение временных наземных сооружений);
  • экологичность (наиболее щадящий метод подземной прокладки коммуникаций для окружающей среды, наименьшее повреждение ландшафта).

Однако, следует учитывать, что прокол грунта и затягивание в него расширителей и труб может вызвать повреждения пересекаемых коммуникаций, газопроводов и канализации, поэтому проведение данного типа работ следует доверять только профессионалам.

Компания «НАВИКОМ» имеет большой опыт в успешном выполнении такого вида строительных работ, как горизонтальный прокол. Команда специалистов осуществит бестраншейную прокладку коммуникаций качественно, в срок и по привлекательным ценам. Помните, что только доверив выполнение столь ответственной работы профессионалам, Вы сможете быть уверены в надежности и долговечности проложенных коммуникаций, безопасности и качестве проведенных работ.
